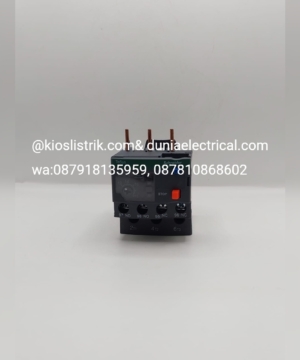

Overload Relay LRD21 Schneider 12-18 A

Schneider Electric TeSys LRD21 adalah thermal overload relay (TOR) yang dirancang khusus untuk melindungi motor listrik 3-fase terhadap beban berlebih (overload) dan kegagalan fase. Alat ini bekerja berdasarkan prinsip pemanasan elemen bimetal yang akan membengkok dan memutus sirkuit jika arus yang mengalir melebihi batas aman.

Rentang Arus (Thermal Setting): 12 – 18 Ampere (dapat disetel melalui dial di bagian depan).

Tripping Class: Class 10A (standar IEC 60947-4-1).

Tegangan Operasional: Hingga 690 V AC (0…400 Hz).

Kontak Bantu: 1 NO (Normally Open) + 1 NC (Normally Closed) untuk sinyal kesalahan atau kontrol.

Kapasitas Proteksi Motor: Cocok untuk motor 3-fase dengan daya sekitar 7.5 kW pada tegangan 400V.

Kompatibilitas Kontaktor

Relay LRD21 didesain untuk dipasang langsung di bawah terminal kontakor Schneider seri TeSys D, antara lain:

LC1D18, LC1D25, LC1D32, LC1D38

Fitur Kontrol & Keamanan

Tombol Reset (Biru): Untuk mengembalikan relay ke kondisi normal setelah terjadi trip (tersedia mode manual atau otomatis).

Tombol Stop (Merah): Untuk simulasi pemutusan sirkuit atau menghentikan motor secara manual.

Indikator Trip: Terdapat flag indicator untuk menunjukkan status proteksi.

Proteksi Pengaturan: Dial pengaturan arus dilindungi oleh penutup transparan yang dapat disegel.
